Kleinanlagen: Planung von kleinen Prozessanlagen in 3D
Kleinere Anlagen können mit Hilfe eines 3D-Systems noch besser geplant und gefertigt werden. Hiermit gelingt die Planung von Anlagen jeder Größe.
Oft werden kleinere Anlagen immer noch im 2D geplant. Die Anschaffung eines 3D-Systems scheint sich auf den ersten Blick nicht zu lohnen. Aber bei genauerer Betrachtung bringt eine 3D-Planung viele Vorteile und eine hohe Zeitersparnis mit sich.
Im Vergleich zu ihren großen Geschwistern sind kleine Prozessanlagen vergleichsweise überschaubar. Sie bilden oft einen geschlossenen Anlagenteil, der in größere Anlagen integriert werden kann. Um Zeit zu sparen, werden diese Kleinanlagen oft nur als R&I-Planung entworfen und dann in 2D geplant. Doch auch hier sind die Erstellung einer 2D-Planung und die Abbildung der Verrohrung mit Hilfe unterschiedlicher Ansichten oft sehr zeitintensiv und fehleranfällig. Die Planung ist daher langwierig, was für das Projekt und das Unternehmen heute sehr unwirtschaftlich ist.
Eine Anlagenbausoftware für kleine Projekte
Schaut man sich einige kleinere Projekte an, die teils in einen Container passen, so erscheinen diese zunächst recht übersichtlich. Doch auch bei der Planung von kleineren Anlagen bringt eine 3D-Software viele Vorteile mit sich. Die Positionierung erfolgt genau an der richtigen Stelle, die Rohrleitungen sind exakt eingeplant und die detaillierten Zeichnungsableitungen sind zusammen mit den Stücklisten in wenigen Sekunden erstellt. Das spart auch bei kleinen Projekten viele Arbeitsstunden und durch die automatische Kollisionskontrolle werden folgenschwere Fehler vermieden.
Projekte wiederverwenden
Einzelne Projektbestandteile können in den 3D-Softwarepaketen als Basis für neue Projekte genutzt werden. So können 3D-Planungsdaten kopiert und an die neuen Anforderungen angepasst werden. Es können aber auch Vorlagen für einzelne Teile des Projektes erstellt und dann in neue Projekte eingeladen werden. Die Schaffung solcher Baukasten-Systeme spart jedem Unternehmen viel Zeit ein.
Wer den 3D-Schritt wagt, der gewinnt

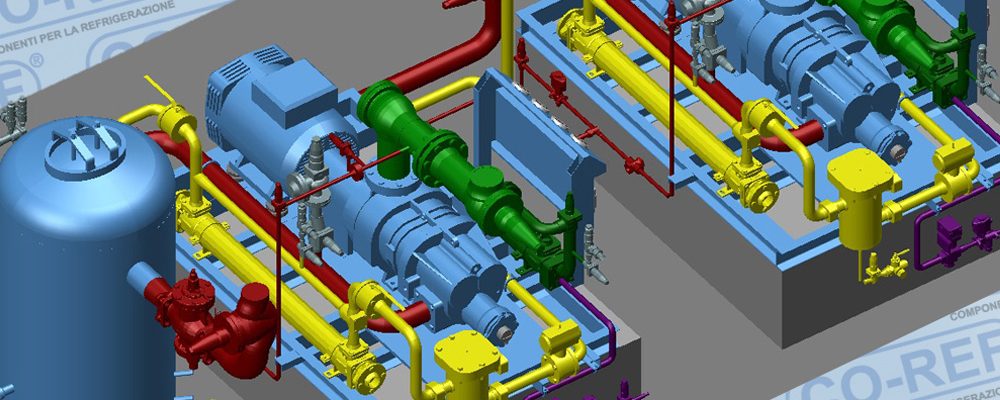

Besonders in der Zeit der zunehmenden Digitalisierung erkennen viele Unternehmen die Notwendigkeit, sich im Bereich der Planung stärker zu positionieren. Ein solches Unternehmen ist CO-REF, ein Hersteller von Kompressoren für die Kälte- und Tiefkühl-Industrie. Sie setzen bereits in einem sehr frühen Stadium auf die 3D-Lösung M4 PLANT von CAD Schroer. Damit haben sie nicht nur die Qualität der Planung gesteigert, sondern auch die Projektlaufzeiten deutlich verringert.
Mehr erfahren über einen Hersteller von Kompressoren, der mit M4 PLANT seine Projektlaufzeiten deutlich verringert hat
„Mit M4 PLANT haben sich neue Möglichkeiten in der Projektierung erschlossen, so dass wir nun unsere Verdichtereinheiten noch genauer planen können. Zusätzlich erhalten unsere Kunden durch die 3D-Planung eine genaue Übersicht über die Einbausituation und können uns somit schneller Feedback dazu liefern,“ so Mario Corcione, Designer bei CO-REF. „Durch M4 PLANT sind Planungsfehler für uns zu einer absoluten Seltenheit geworden und wir konnten unsere Planungszeiten pro Projekt drastisch verkürzen, so dass sich das Einsparpotential signifikant erhöht hat.“
3D Software am eigenen Projekt testen
Um die Vorteile der 3D-Planung wirklich nutzen zu können, muss man diese Software einfach in eigenen Projekten ausprobieren. Um 3D-Neulingen den Start in den 3D-Anlagenbau zu erleichtern, bietet der CAD-Software Hersteller CAD Schroer eine kostenlose Testversion seiner Anlagenbausoftware M4 PLANT an. Diese kann dann in vollem Umfang an den eigenen Projekten getestet werden. Dabei können Unternehmen auch auf einen 1-zu-1 Support zugreifen, der sie dann in den ersten Schritten mit der Software unterstützt. Für Neukunden bietet CAD Schroer zudem attraktive Sonderkonditionen, die den Einstieg in die 3D-Welt erleichtern.
