Allgemeine Verbesserungen
Optimierung für hochauflösende Monitore
Die Vielfalt an Monitoren und den dazugehörigen Auflösungen hat in den letzten Jahren deutlich zugenommen. In der Version 7.2 von M4 PLANT & M4 DRAFTING wurde die Unterstützung für hochauflösende Monitore (z.B. 4k Monitore) optimiert. Passend dazu kann der Benutzer in der Software nun noch größere Icons verwenden. Für die Anzeige in großen Bildschirmauflösungen bis 4K (3840 x 2160), wurden zwei neue Icon-Sätze eingeführt (xlarge und xxlarge). Die Optimierung für hochauflösende Monitore umfasst auch die Verbesserung der Anzeige in unterschiedlichen Skalierungen, die in den Windows-Betriebssystemeinstellungen für den Bildschirm vorgenommen werden können.
Vereinfachte Konfiguration des Lizenzservers
Die Version 7.2 der M4-Produktreihe kommt mit einem neuen Administrationstool für den Lizenzserver. Es zeigt den Installationsstatus der Lizenzserversoftware und den Status des Lizenzdienstes an. Es stehen unterschiedliche Optionen zur Verfügung, die die Installation und Administration des Lizenzservers stark vereinfachen. Mit Hilfe des Programmes kann z.B. eine neue Lizenzdatei eingespielt, der Lizenzdienst gestartet und gestoppt werden oder auch bereits vorhandene Lizenzserverinstallation aktualisiert werden. Die Software unterstützt den Administrator bei jedem Schritt und erstellt auch automatisch Backups.
Automatische Aktivierung von Einzelplatz-Lizenzen
Ab Version 7.2 von M4 PLANT und M4 DRAFTING werden Einzelplatzlizenzen (aus lokalen Lizenzdateien) automatisch erkannt und angezogen. Sie müssen nicht mehr gesondert aktiviert werden.
Neue Funktionen, Aktualisierungen und Änderungen
Alles Speichern-Funktion in der grafischen Werkzeugleiste
Für einen schnellen Zugriff auf die Funktion „Alles Speichern“ wird ab Version 7.2 diese Funktion nun auch in der grafischen Werkzeugleiste angeboten. Damit können die Änderungen in allen in M4 DRAFTING geladenen Zeichnungen mit einem Knopfdruck gespeichert werden.
Zeichnungen als PDF speichern
Das Speichern der Zeichnungen als PDF einfacher. Im Speichern-Dialog kann der Nutzer wählen, ob er die aktuelle Zeichnung als eine farbige PDF oder in Schwarzweiß speichern möchte.
Zeichnungsvorlagen
In der Version 7.2 wurde die Handhabung der Zeichnungsvorlagen in M4 DRAFTING nochmals optimiert. Im Ribbon-Menüpunkt Neu werden nun alle zur Verfügung stehenden Zeichnungsvorlagen angezeigt. Dies sind M4 DRAFTING-Standardvorlagen für metrische und imperiale Zeichnungen sowie kundenspezifische (Eigene) Vorlagen. Neu ist die Gruppierung in M4 DRAFTING (2D), 3D, Factory Layout (FL) und R&I (PID).
Zoomrichtung umkehren
Ab der Version 7.2 kann in M4 DRAFTING die Richtung der Zoom-Funktion auf dem Mausrad umgekehrt werden. Damit können Nutzer, die eine andere Ausrichtung des Mausrad-Zooms gewohnt sind, diese nun nach ihren persönlichen Bedürfnissen einstellen.
R&I
Dynamische Instrumentierungssymbole
R&I Instrumentierungssymbole passen sich ab der Version 7.2 den darin enthaltenen Texten an. Bei kurzen Nummern oder Texten bleiben diese rund. Werden die Texte länger, werden die Symbole entsprechend der Textlänge gestreckt.
Neuer Bereich für R&I-Optionen
In der Version 7.2 haben die Einstellung für das R&I-Modul einen neuen Bereich in den Voreinstellungen bekommen. Die Einstellungen gelten für alle in M4 DRAFTING erzeugten und modifizierten R&I-Schemata. Sie lassen sich für ein bestimmtes Kundenprojekt zentral an dieser Stelle ändern.
Verbesserte automatische Neu-Nummerierung der Symbole
Auf Basis des Kundenfeedback wurde das Neu-Nummerierungs-Werkzeug optimiert. Die Einstellungen für den Startwert und den Erhöhungsfaktor wurden in die Voreinstellungen verschoben.
3D
Ein neues eigenständiges Werkzeug für die Modellkonvertierung
Ab Version 7.2 beinhaltet M4 PLANT und M4 DRAFTING ein neues eigenständiges Werkzeug zur automatisierten Konvertierung von Dateien in 3D-Formaten. MODUtil wird unabhängig von M4 PLANT und M4 DRAFTING gestartet. Es erlaubt sowohl Einzelkonvertierungen, z.B. den Export von MOD-Dateien in das STP-Format als auch Kettenkonvertierungen, z.B. den Import von STP-Dateien mit nachgeschalteter Vereinfachung des Models.
Die Konvertierungsprogramme, die MODUtil benutzt, sind Kommandozeilenprogramme. Sie werden kontinuierlich weiterentwickelt.
Die Optionen für jedes einzelne Konvertierungsprogramm sind in der grafischen Oberfläche zusammengestellt. Sie können von dort sehr bequem ausgewählt und unter einem Namen abgespeichert werden (Taskkonfiguration).
Die Zusammenstellung einzelner Tasks kann ebenfalls abgespeichert werden (Jobkonfiguration).
Taskkonfigurationen und Jobkonfigurationen können vom Administrator oder von erfahrenen Benutzern zusammengestellt und dann für alle Benutzer bereitgestellt werden.
Sie starten einen Job, in dem Sie eine Jobkonfiguration auf eine Datei oder auf alle Dateien in einem Verzeichnis anwenden. Zeitintensive Konvertierungen können Sie bequem über Nacht durchführen lassen.
Von Kunden gewünschte Verbesserungen an der Software
Neben den vielen Neuerungen beinhaltet die neue Version von M4 PLANT & DRAFTING 7.2 auch Lösungen für über 300 von Kunden gemeldete Verbesserungswünsche.
3D

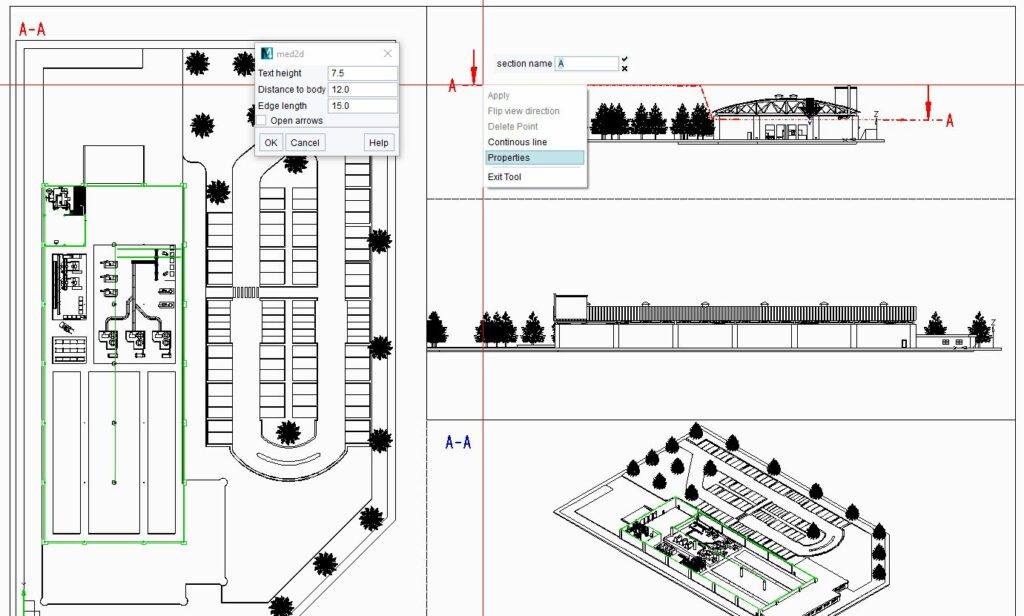

Verbesserte Schnittdefinition für 3D-Modelle
Das M4 3D-Modul beinhaltet ab der Version 7.1 ein neues Werkzeug zur Definition von Schnitten. Hierbei können mit Hilfe einer Linie Schnitte frei durch das Modell gelegt werden. Diese werden anschließend in einer anderen Ansicht dargestellt zu werden. Das neue Werkzeug vereinfacht damit die Schnittdefinition und macht es dem Nutzer noch einfacher, Schnitte komplett frei zu definieren.
P&ID
Optimierung des R&I Umnummerierungs-Werkzeugs
Die Umnummerierung kompletter Zeichnungen ist eine geschickte Möglichkeit, die Nummerierung von kopierten Elementen in einer Zeichnung stets den Vorgaben entsprechend zu halten. Mit dieser Funktion können doppelte Elemente neu nummeriert werden, so dass keine Komponenten mit derselben ID verwendet werden können. In der Version 7.1 wurde diese Funktion auf die Schleifen-IDs von Instrumenten erweitert. So kann der Nutzer nun auch die verwendeten Instrumente korrekt umbenennen.
Neu: Instrumentierung mit Alarm-Attributen
Mit der Version 7.1 können im R&I-Modul die Alarm-Attribute für Instrumentierungs-Symbole direkt im Dashboard definiert werden. Diese werden dann automatisch als Texte neben dem Symbol angezeigt. Verglichen mit der manuellen Platzierung der Texte, erleichtert diese Funktion dem Nutzer die Platzierung von Alarm-Attributen und spart ihm damit Zeit hinsichtlich der Konfiguration und Administration.
Bessere Konfiguration der R&I-Berichte und Stücklisten
Mit der aktuellen M4 Version 7.1 können R&I-Berichte und Stücklisten noch besser konfiguriert werden. So kann der Nutzer nun die Rohrleitungslisten noch besser konfigurieren und in unterschiedlichen Formen ausgeben. Mit dieser neuen Konfiguration können z.B. in einer Stückliste die an die Rohrleitung angeschlossenen Geräte mit ausgegeben oder die Spaltenbreiten für einzelne Attribute in Prozent angegeben werden. Dadurch kann der Nutzer das Layout seines Berichtes so optimieren, wie er es gerade benötigt.
Bessere Suche im R&I-Symbolbrowser
Neue Features wie verbesserte Filter für die Suche im R&I-Symbolbrowser machen es in M4 Version 7.1 noch einfacher die einzelnen Komponenten im Symbolbrowser zu finden. Dazu braucht der Nutzer nur nach Katalogen, Gruppen oder einzelnen Symbolen zu suchen, um sich die Ergebnisse dann live im Symbolbrowser anzeigen zu lassen.
Windows 11 Unterstützung
Mit der Version 7.1 unterstützt M4 DRAFTING Windows 11 von Microsoft. Damit können Sie eine moderne Engineering-Software auch auf den modernsten Systemen einsetzen.
Von Kunden gewünschte Verbesserungen an der Software
Neben den vielen Neuerungen und neu hinzugekommenen Produkten beinhaltet die neue Version von M4 über 350 kundenorientierte Produktivitätsverbesserungen. Diese Optimierungswünsche werden regelmäßig von CAD Schroer-Kunden über das Kundenportal eingereicht und fließen dadurch direkt in die Softwareentwicklung ein.
M4 REVIEW
Die neue Version 7.1 des 3D-Viewers M4 REVIEW wurde grundlegend erweitert. Dabei wurden auch die einzelnen Funktionen sowie einige Selektions- und Betrachtungs-Funktionen der Software optimiert, um die Performance der Software weiter zu steigern. Zusätzlich kann der Nutzer mit dem Viewer nun auch M4 Zeichnungen im SHE-Format betrachten, wodurch der Viewer nun zum Betrachten der 3D- und 2D-Planung genutzt werden kann.
i4 Produktfamilie – AR/VR-Lösungen von CAD Schroer
Zu den M4 Engineering Lösungen von CAD Schroer sind in den letzten Jahren immer mehr Produkte hinzugekommen, mit denen sich Engineering-Daten in der virtuellen oder erweiterten Realität präsentieren lassen. Hierzu hat CAD Schroer mit der i4 Produktfamilie mehrere AR- und VR-Lösungen auf den Markt gebracht. So kann der Nutzer mit i4 MEETING Projektbesprechungen oder Produktpräsentationen direkt in der VR und in seiner geplanten Anlage durchführen. Mit i4 VIRTUAL REVIEW erhält er einen VR-Viewer, mit dem er direkt in seine 3D-Planung eintauchen kann. Mit i4 AUGMENTED REVIEW kann der Nutzer seine geplanten 3D-Modelle direkt auf dem Tisch oder in seiner Halle platzieren, um diese genauer zu betrachten. Und i4 AUGMENTED CATALOG bietet erweiterte Möglichkeiten, gedruckte Unterlagen mit einem AR-Erlebnis für das Produktportfolio zu bereichern.
Neue Produktnamen und Pakete
Ab der Version 7.0 werden alle CAD-Produkte von CAD Schroer unter der Marke M4 gebündelt. Die einzelnen Produktpakete sind nach Branchen zusammengestellt und bekommen dabei die entsprechend passendenden Produktnamen, wie beispielsweise M4 DRAFTING für die 2D Konstruktion im Maschinenbau oder M4 FACTORY für das 2D/3D Layout in der Fabrikplanung.
Die komplette Übersicht über alle neuen Pakete und Preise bekommen Sie unter dem jeweiligen Produkt. Eine Übersicht über unsere aktuelle Produktpalette können Sie der folgenden Grafik entnehmen.
Neue Funktionen, Aktualisierungen und Änderungen
Nutzerabhängige Standardattribute bei Linienbeschriftungen
Das P&ID Werkzeug zur Beschriftung von Rohrleitungen erlaubt nun die Definition von nutzerabhängigen Standardattributen. Dabei kann der Nutzer die aktuell verwendeten Attribute im Rahmen einer Sitzung als Standardattribute definieren. Das erlaubt einem Nutzer die Standardattribute im Rahmen eines Projektes temporär zu verändern und damit die Planung des Projektes weiter zu beschleunigen.
Optimierung des Umnummerierungs-Werkzeugs
M4 unterstützt bereits seit Version 6.3 die Umnummerierung kompletter Zeichnungen. Diese Funktion ermöglicht es, viele kopierte Elemente in einer Zeichnung neu zu nummerieren, so dass keine Komponenten mit denselben IDs verwendet werden können. In der Version 7.0 wurde diese Funktion auf die Instrumentierung erweitert, so dass auch die verwenden Instrumente nun korrekt umbenannt werden.
Erweiterung des Blattverbinder-Dialoges
M4 ermöglicht die Verbindung mehrerer Fließbilder zu einem Projekt. Die Leitungen werden dabei auf den einzelnen Zeichnungen durch Blattverbinder miteinander logisch verbunden. Mit der Version 7.0 zeigt der Blattverbinder-Dialog dem Benutzer nun auch die noch nicht verwendeten Verbindungen in einem Auswahldialog an. So können dann die noch nicht verbunden Leitungen bequem ausgewählt und auf dem aktuellen Blatt weiter geplant werden.
Benutzerdefinierte Untertypen für Komponenten
M4 bietet eine Strukturierung aller Komponenten nach Typen und Untertypen an, wodurch eine einfachere Gruppierung und Stücklistenerzeugung ermöglicht wird. Ab der Version 7.0 können die Untertypen der Komponenten frei bearbeitet und individuell gewählt werden. Auch eine direkte Anpassung des Untertypen ist möglich.
Symbol-Favoriten
Ab der Version 7.0 bietet M4 nun die Möglichkeit einzelne R&I-Symbole in einem Favoriten-Bereich der Symbolauswahl zu speichern. Dies erfolgt bequem über das Kontextmenü, wobei das aktuell ausgewählte Symbol zu den Favoriten hinzugefügt wird. Mit so angelegten Favoriten können Fließbilder nun noch schneller generiert und damit Planungszeit eingespart werden.
Nutzung von Anschlusspunkten für die Equipment-Platzierung
M4 ermöglicht nun den Wechsel des Bezugspunktes bei der Platzierung einer Komponente. Als alternative Bezugspunkte können dabei die einzelnen Anschlusspunkte genutzt werden. Die Auswahl erfolgt dabei bequem aus dem Kontextmenü heraus.
Anpassbare Skalierung unterschiedlicher Symboltypen
In M4 werden die R&I-Symbole in einem übersichtlichen Dialog als Vorschau angezeigt. Die Größe der Symbole in der Vorschau konnte dabei bisher für alle Symboltypen gleichzeitig angepasst werden. Ab der Version 7.0 bietet M4 nun die Möglichkeit, die Symbolgrößen für jede Kategorie individuell zu skalieren. Damit können beispielsweise Symbole für das Equipment kleiner dargestellt werden, als die für die Instrumentierung.
Nennweite für Anschlusspunkte festlegen
Ab der M4 Version 7.0 können die Anschlusspunkte an den R&I-Symbolen mit Nennweiten versehen werden. Diese werden dann entweder in einem Bericht aus-gegeben oder in der 3D-Rohrleitungsplanung für die Platzierung der passenden Komponenten genutzt.
Symbole durch Doppelklick bewegen
Ab der Version 7.0 können in M4 Symbole oder Linienbeschriftungen durch einen einfachen Doppelklick auf das entsprechende Symbol bewegt werden. Dabei wird das aktuelle Symbol angewählt und die passende Bewegen-Funktion aktiviert. Dies führt zu einer deutlichen Reduzierung der Benutzereingaben und einer Verkürzung der Planungszeit.
Erweiterung der P&ID Administration
Ab der Version 7.0 beinhaltet die P&ID-Administration zusätzliche Optionen. Damit lassen sich beispielsweise einzelne Symbole, Symbolgruppen oder komplette Symbolkataloge für die Nutzer aus- oder einblenden. Dadurch wird der Einsatz verschiedener Symbolbibliotheken für verschiedene Kunden deutlich vereinfacht.
Automatische Erzeugung von Symbollegenden
Ab der Version 7.0 können in M4 für einzelne R&I Fließbilder oder komplette Projekte Symbollegenden generiert werden. Diese werden entweder auf dem aktuellen oder einem neuen Blatt generiert. Der Benutzer kann dabei während der Erzeugung entscheiden, was die Legende genau beinhalten soll. Hierbei kann zwischen dem aktuellen Blatt, dem gesamten Projekt oder einem Bereich im Katalog entschieden werden. Auch kann die Position und die Größe der Legende angepasst werden. Durch diese Funktion entfällt die langwierige manuelle Erzeugung von Symbollegenden, da diese nun mit wenigen Klicks projektspezifisch generiert werden können.
Bessere Generierung von Stücklisten
Die Generierung der Stücklisten ist ab der Version 7.0 noch einfacher. So wurde der Dialog zur Generierung der Stücklisten vereinfacht. Optionen zur Konfiguration der Stücklisten sind für den Anwender nicht sichtbar und werden erst dann angezeigt wenn der Nutzer sich als Administrator eingeloggt hat. Auch können nun die Stücklisten, die als Tabelle auf einem Blatt platziert wurde, aktualisiert werden. Zusätzlich dazu werden nun die Stücklistenkonfigurationen in separaten Dateien gespeichert, wodurch diese einfacher zwischen den einzelnen Benutzern ausgetauscht werden können.
Kundenorientierte Optimierung der Software
Neben den vielen Neuerungen und neu hinzugekommenen Produkten beinhaltet die neue Version von M4 über 350 kundenorientierte Produktivitätsverbesserungen. Diese Optimierungsvorschläge werden regelmäßig von CAD Schroer-Kunden über das Kundenportal eingereicht und fließen dadurch direkt in die Softwareentwicklung ein.
Neue Produkte
Optimiert: CSG Update Client
Der CSG Update Client ermöglicht Wartungskunden ein äußerst einfaches Update der Software direkt über das Internet. In der neuen Version wurde der Update Client stark optimiert und ermöglicht nun auch ein Update der Software bereits während der Installation durchzuführen.
Neu: Hilfe & Tutorial Dialoge
Ab Version 6.3 stehen in MPDS4 und MEDUSA4 neue Dialoge zur Verfügung, die dem Nutzer eine bessere Übersicht über die verfügbaren Benutzerhandbücher, Video-Tutorials und Versionshinweise bieten.
Neue Funktionen, Aktualisierungen und Änderungen
Verbesserte 2D Grafikperformance
In der Version 6.3 wurde die Grafik-Performance von MEDUSA4 stark verbessert. Diese Optimierung ermöglicht nun eine weitaus performantere Handhabung von sehr großen und umfangreichen 2D CAD-Zeichnungen und eine flüssige Darstellung dieser.
Neuer Dialog für Zeichnungsvorlagen
Ab Version 6.3 bietet MEDUSA4 die Möglichkeit die unternehmens- oder projektspezifischen Zeichnungsvorlagen im Backstage-Bereich strukturiert darzustellen. Die Vorlagen können dabei einfach in Ordnern strukturiert werden.
Update der 3D-Bibliotheken
Ab Version 6.3 unterstützt MEDUSA4 3D die neuesten 3D-Bibliotheken für einen optimierten Import und Export von 3D-Modellen. Dabei wurden die 3D-Schnittstellen auch hinsichtlich der Performance optimiert, was eine schnellere Verarbeitung von 3D-Daten, eine höhere Qualität der Modelle und die Verringerung der Dateigrößen zur Folge hat.
Optimierung der automatischen Nummerierung in P&ID
Mit der Version 6.3 wurde das P&ID-Modul um die Möglichkeit erweitert, die in den Fließbildern enthaltenen Komponenten neu zu nummerieren. Diese Funktion bietet besonders den Nutzern Vorteile, die Teile von Zeichnungen oft kopieren und in weiteren Fließbildern verwenden. Die Funktion der automatischen Nummerierung kann damit die enthaltenen Komponenten einer Zeichnung oder eines kompletten Projektes mit mehreren Fließbildern neu nummerieren. Dadurch wird die Qualität der Zeichnungen und damit auch der gesamten Projekte erhöht.
Kundenorientierte Optimierung der Software
Neben den vielen Neuerungen und neuen Produkten beinhaltet die neue Version von MPDS4 und MEDUSA4 über 220 kundenorientierte Produktivitätsverbesserungen. Diese Optimierungsvorschläge werden regelmäßig von CAD Schroer-Kunden über das Kundenportal eingereicht und fließen dadurch direkt in die Softwareentwicklung ein.
Bilder mit transparentem Hintergrund laden
Mit dem MEDUSA4 MEDRaster Colour Modul lassen sich ab Version 6.2 Bilder mit transparentem Hintergrund in die Konstruktionszeichnungen einladen und bearbeiten. Dadurch können die Bilder noch besser in eine Zeichnung integriert werden, da der Hintergrund oder der Rand des Bildes nicht mehr dargestellt werden. Die entsprechenden unterstützen Formate mit Transparenz sind PNG und TIF. Darüber hinaus unterstützt das Modul alle gängigen Bildformate.
Verarbeitung größerer 3D-Modelle
In der 64-Bit-Version vom MEDUSA4 können nun noch größere Modelle verarbeitet werden. Dadurch können noch größere Modelle aus Drittsystemen eingeladen werden. Dies ist besonders hilfreich, um sehr große Modelle von Maschinen, Anlagen oder Fabriken einladen und bearbeiten zu können.
Creo-Schnittstelle unterstützt Creo 4
Ab Version 6.2 unterstützt die MEDUSA4-Schnittstelle zu Creo Parametric die derzeit neueste Creo Version 4. Damit unterstützt die MEDPro-Schnittstelle die gängigsten Versionen 4, 3, und 2 von Creo Parametric.
Teamcenter-Schnittstelle unterstützt Teamcenter 11
Ab Version 6.2 unterstützt die MEDUSA4-Schnittstelle zu Teamcenter die aktuelle Teamcenter Version 11. Damit unterstützt die MED2TC-Schnittstelle die gängigsten Versionen 10 und 11 von Teamcenter.
Noch besseres Handling in MEDUSA4 P&ID
Mit der Version 6.2 von MEDUSA4 P&ID wurde die Erstellung von Fließbildern verbessert. Hier wurde vor allem auf eine noch einfachere Platzierung von Symbolen und Linien geachtet. Diese können jetzt noch einfacher und genauer platziert werden. Auch das Verschieben mehrerer Komponenten wurde optimiert, so dass auch die Bearbeitung vorhandener Fließbilder verbessert wurde.
Geländemodellierung in MEDUSA4 Premium und Ultimate enthalten
Ab der Version 6.2 ist das MEDUSA4-Geländemodellierungsmodul in den Paketen MEDUSA4 Premium und Ultimate enthalten. Damit können MEDUSA4-Nutzer durch einfaches Ablegen von Höhetexten auf einer 2D-Zeichnung sehr schnell und einfach ein detailliertes und maßstabsgetreues Geländemodell erzeugen.
Neu: CSG PDF-Viewer
Ab Version 6.2 steht ein in MPDS4 und MEDUSA4 integrierter PDF-Viewer zur Verfügung. Dieser erleichtert dem Benutzer die Nutzung der integrierten PDF-Dokumentation. Eine zusätzliche Installation eines kompatiblen PDF-Viewers entfällt dadurch, da die Software den passenden Viewer stets mit integriert hat.
Kundenorientierte Optimierung der Software
Neben den vielen Neuerungen und neuen Produkten beinhaltet die neue Version von MPDS4 und MEDUSA4 über 250 kundenorientierte Produktivitätsverbesserungen. Diese Optimierungsvorschläge werden regelmäßig von CAD Schroer-Kunden über das Kundenportal eingereicht und fließen dadurch direkt in die Softwareentwicklung ein.
