Rohrleitungsisometrien direkt in Creo Piping erzeugen

Als Zusatzmodul für Creo Piping generiert M4 ISO komplett automatisiert Isometrien aus den 3D-Rohrleitungsbau Planungsdaten.

Video abspielen

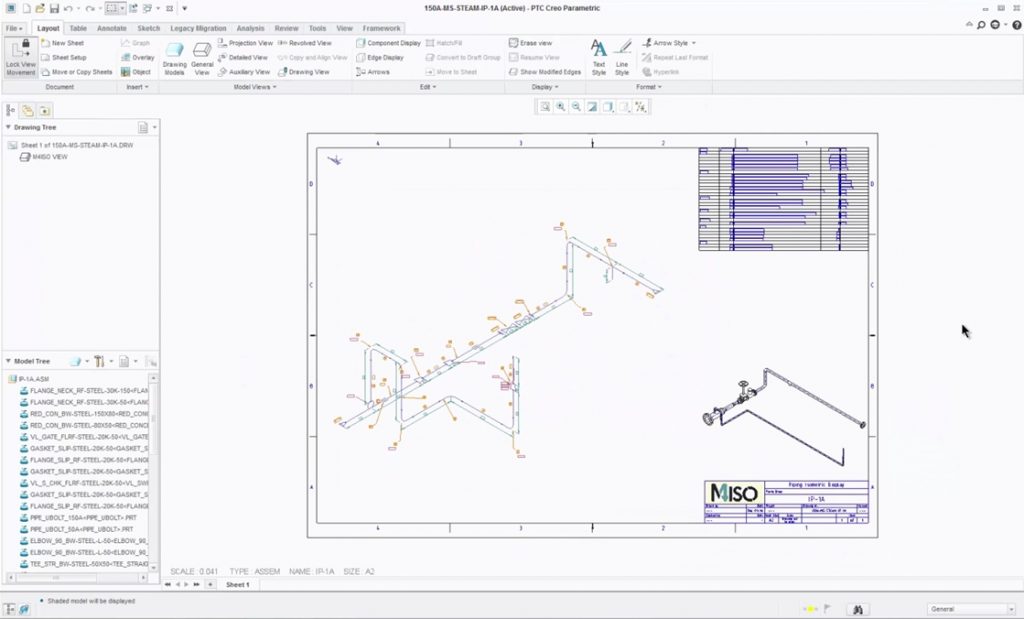

Rohrleitungsisometrien in Sekunden automatisch erzeugt

M4 ISO verwendet 3D-Rohrleitungsdaten aus PTC Creo Piping und erstellt daraus automatisch unmaßstäbliche Rohrleitungsisometrien inklusive der dazugehörigen Stücklisten oder Dokumente für die Fertigung. Alle Unterlagen werden in Sekunden fertigungsgerecht und individuell an die Unternehmensstandards angepasst erzeugt. Ein unschätzbarer Vorteil, vergleicht man dies zunächst mit der manuellen Isometrie-Erzeugung, die weitaus aufwendiger, fehleranfälliger, langsamer und damit auch teurer ist. Mit M4 ISO bleiben Projektkosten stets unter Kontrolle, selbst wenn die Rohrleitungsplanung mehrmals geändert wird.

Rohrleitungsisometrien: Wichtigste Ausführungszeichnungen im Rohrleitungsbau

Nicht ohne Grund sind die Rohrleitungsisometrien die wichtigsten Ausführungszeichnungen im Rohrleitungsbau. Rohrleitungsisometrien gehören zu einem festen Bestandteil des mehrstufigen Planungsprozesses. Sie dienen als Basis der Rohrleitungsplanung und sind das Ausgangsdokument für den Zuschnitt und die Fertigung der Rohrleitungen. Durch die unmaßstäbliche Darstellung lassen sich auf einem Blatt sehr komplexe und lange Rohrleitungen kompakt dokumentieren und sind damit besser lesbar. Eine Isometrie ermöglicht die ungehinderte Sicht auf alle Komponenten und stellt sicher, dass auch kleinste Bauteile auf sehr langen Rohrstrecken zu sehen sind. Dabei werden die einzelnen Rohrleitungskomponenten durch standardisierte Symbole dargestellt, womit diese Dokumente von jedem Rohrleitungsbauer gelesen und damit die Rohrleitungen schnell und problemlos hergestellt werden können.

Vorteile für Ihr Unternehmen

Creo Integration

M4 ISO ist ein komplett in Creo Piping integriertes Modul. Damit können Sie Ihre Isometrien direkt aus Creo heraus automatisiert erzeugen.

Automatisierung

M4 ISO arbeitet komplett automatisiert. Generieren Sie Ihre Rohrleitungsisometrien zukünftig in wenigen Sekunden und ohne manuellen Aufwand.

Genaue Fertigung

Alle Isometrien oder Stücklisten werden fertigungsgerecht erzeugt und an Ihren Prozess angepasst. Erzeugen Sie mit M4 ISO automatisch auch die Daten für NC-Biegemaschinen.

Standardisierung

Alle gängigen internationalen Maßeinheiten und Bemaßungen werden unterstützt. Auch Stile und Templates sind anpassbar.

CAD Schroer ist zertifizierter PTC-Entwicklungspartner seit 1998

Das PTC PartnerAdvantage Programm stellt Softwarepartnern die Tools und den Support zur Verfügung, die sie zur Integration ihrer Anwendungen in die PTC Lösungen benötigen, um Kunden einen Mehrwert zu bieten und Geschäftschancen sowie Ertragssteigerungen für PTC und seine Partner zu generieren.

Oder unsere Berater kontaktieren:
+49 2841 91840

Funktionen von M4 ISO

M4 ISO verwendet 3D-Rohrleitungsdaten und erstellt daraus automatisch unmaßstäbliche Rohrleitungsisometrien inklusive der dazugehörigen Stücklisten oder Dokumente für die Fertigung. Alle Unterlagen werden in Sekunden fertigungsgerecht und individuell an die Unternehmensstandards angepasst erzeugt. Ein unschätzbarer Vorteil, vergleicht man dies zunächst mit der manuellen Isometrie-Erzeugung, die weitaus aufwendiger, fehleranfälliger, langsamer und damit auch teurer ist. Mit M4 ISO bleiben Projektkosten stets unter Kontrolle, selbst wenn die Rohrleitungsplanung mehrmals geändert wird.

Unmaßstäblich

Bemaßung

Beschriftung

3D Ansicht

Biegetabellen

Zuschnitte

Schweißlisten

Höhenangaben

Winkel & Gefälle

Anpassbare Symbole

Individuelle Templates

Genaue
Stücklisten

Weitere Funktionen

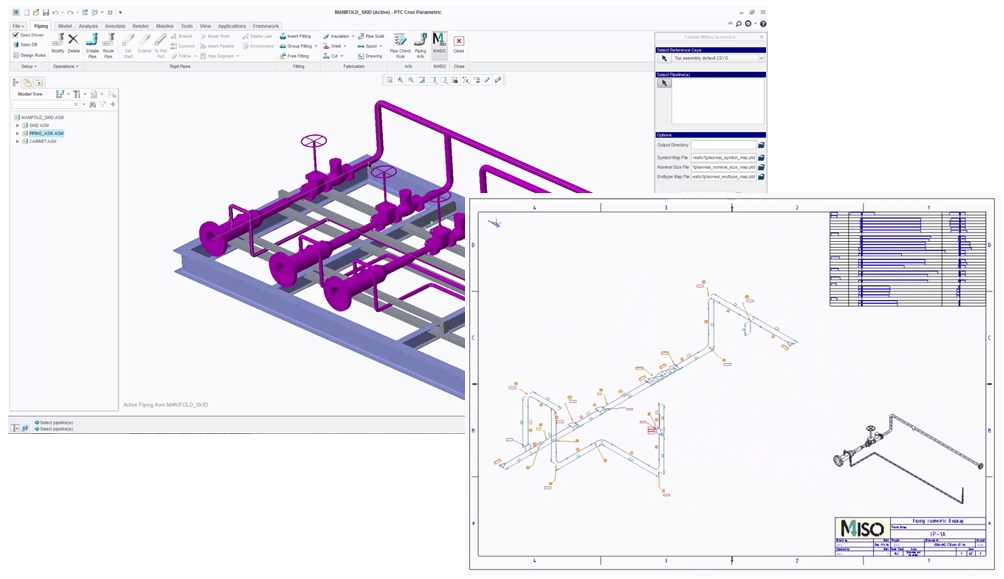

Direkt in Creo und Windchill integriert

M4 ISO arbeitet als eine Erweiterung für die Creo- oder Windchill-Umgebung. Die Anwender haben damit eine zusätzliche Funktion in ihrer Arbeitsumgebung, die ihnen jedoch eine unschätzbare Automation bietet. In Creo werden durch einen Knopfdruck die ausgewählten Rohrleitungen in Sekunden in detaillierte Rohrleitungsisometrien umgewandelt und im nativen 2D Creo-Format (.drw) gespeichert. Zusätzlich erzeugt M4 ISO alle dazugehörigen Dokumente, wie Stücklisten, Biege- oder Schweißtabellen, und legt diese im gewünschten Verzeichnis mit ab. Natürlich kann dieser Prozessschritt auch in einer Windchill-Umgebung komplett automatisiert werden, was die unternehmensinternen Prozesse noch weiter beschleunigt.

Rohrleitungsplanung fertigungsgerecht dokumentiert

Durch eine durchgehende Nutzung von im Anlagen- und Rohrleitungsbau standardisierten Symbolen und isometrischen Darstellungen liefert M4 ISO auf Knopfdruck fertigungsgerechte Unterlagen. Diese sind für jeden Rohrleitungsbauer verständlich und geben ihm ganz klar vor, wie der einzelne Rohrleitungsstrang zu fertigen und an welchen Stellen er zu befestigen ist. Denn die Rohrleitungsisometrie beinhaltet intelligente Informationen wie Maße und Gefälle jedes einzelnen Rohrleitungsteiles, aller Armaturen und Komponenten. Detaillierte Stück- und Zuschnittlisten geben genau vor, wie viel und welches Material benötigt wird. Die maschinenfertigen Biegetabellen beschleunigen den Biegeprozess. Selbst Schweißlisten werden automatisiert erzeugt, um eine durchgehende Dokumentation auf der Baustelle und darüber hinaus zu gewährleisten.

Jetzt Ihre Rohrleitungsisometrien mit M4 ISO automatisieren

Mehr Sicherheit durch umfangreiche Beratung und Software-Tests

Kontaktieren Sie unsere Berater und starten Sie Ihren eigenen Test mit M4 ISO. Unsere Berater begleiten Sie bei Ihrem Test, damit Sie Ihre Rohrleitungsisometrien zukünftig automatisiert erzeugen können.

Schneller Start mit unseren Workshops und Consulting

Wir bieten Ihnen individuelle Workshops an, in denen Sie den Umgang mit M4 ISO und die Administration erlernen können. Natürlich können wir M4 ISO auch für Sie individuell an Ihre Unternehmensanforderungen anpassen.

Durchgehend produktiv und immer up-to-date

Unsere Softwarewartung beinhaltet einen umfangreichen Support inklusive einer deutschsprachigen Hotline, tagesaktuellen Updates und den Zugriff auf unser Kundenportal. Damit können wir Sie durchgehend bei Ihrer täglichen Arbeit unterstützen.

Starten Sie jetzt Ihren Test oder lassen Sie sich beraten

Sie haben weitere Fragen zur Software, benötigen ein Angebot oder möchten mehr über unsere zusätzlichen Leistungen erfahren? Unsere Berater stehen Ihnen gerne für alle Ihre Fragen zur Verfügung. +49 2841 91840 oder per E-Mail

FAQ: Ihre oft gestellten Fragen und unsere Antworten

Wie bekomme ich eine Testversion von M4 ISO?

Füllen Sie das Formular auf dieser Seite aus und wir senden Ihnen anschließend eine E-Mail mit allen benötigten Informationen (Download-Link, Video-Tutorials und Dokumentation). Nach dem Download senden wir Ihnen noch einige weitere Informationen, Dokumente und Links zu, die Ihnen den Test der Software erleichtern werden.

Wie bekomme ich ein passendes Angebot von M4 ISO?

Kontaktieren Sie einfach unsere Berater. Nutzen Sie das Kontaktformular oder rufen Sie uns an: +49 2841 91840

Was beinhaltet die Software-Wartung?

Die Software-Wartung beinhaltet technischen Support und Software-Updates, einschließlich der neuesten Versionen. Sie erhalten außerdem Zugang zu unserem Online-Kundenportal, über das Sie technischen Support anfordern und die Software und Updates herunterladen können.
