Was ist neu in M4 P&ID FX Version 7.2?
Allgemeine Verbesserungen
Optimierung für hochauflösende Monitore
Die Vielfalt an Monitoren und den dazugehörigen Auflösungen hat in den letzten Jahren deutlich zugenommen. In der Version 7.2 von P&ID FX wurde die Unterstützung für hochauflösende Monitore (z.B. 4k Monitore) optimiert. Passend dazu kann der Benutzer in der Software nun noch größere Icons verwenden. Für die Anzeige in großen Bildschirmauflösungen bis 4K (3840 x 2160), wurden zwei neue Icon-Sätze eingeführt (xlarge und xxlarge). Die Optimierung für hochauflösende Monitore umfasst auch die Verbesserung der Anzeige in unterschiedlichen Skalierungen, die in den Windows-Betriebssystemeinstellungen für den Bildschirm vorgenommen werden können.
Vereinfachte Konfiguration des Lizenzservers
Die Version 7.2 der M4-Produktreihe kommt mit einem neuen Administrationstool für den Lizenzserver. Es zeigt den Installationsstatus der Lizenzserversoftware und den Status des Lizenzdienstes an. Es stehen unterschiedliche Optionen zur Verfügung, die die Installation und Administration des Lizenzservers stark vereinfachen. Mit Hilfe des Programmes kann z.B. eine neue Lizenzdatei eingespielt, der Lizenzdienst gestartet und gestoppt werden oder auch bereits vorhandene Lizenzserverinstallation aktualisiert werden. Die Software unterstützt den Administrator bei jedem Schritt und erstellt auch automatisch Backups.
Neue Funktionen, Aktualisierungen und Änderungen
Dynamische Instrumentierungssymbole
R&I Instrumentierungssymbole passen sich ab der Version 7.2 den darin enthaltenen Texten an. Bei kurzen Nummern oder Texten bleiben diese rund. Werden die Texte länger, werden die Symbole entsprechend der Textlänge gestreckt.
Neuer Bereich für R&I-Optionen
In der Version 7.2 haben die Einstellung für das R&I-Modul einen neuen Bereich in den Voreinstellungen bekommen. Die Einstellungen gelten für alle in M4 P&ID FX erzeugten und modifizierten R&I-Schemata. Sie lassen sich für ein bestimmtes Kundenprojekt zentral an dieser Stelle ändern.
Verbesserte automatische Neu-Nummerierung der Symbole
Auf Basis des Kundenfeedback wurde das Neu-Nummerierungs-Werkzeug optimiert. Die Einstellungen für den Startwert und den Erhöhungsfaktor wurden in die Voreinstellungen verschoben.
Alles Speichern-Funktion in der grafischen Werkzeugleiste
Für einen schnellen Zugriff auf die Funktion „Alles Speichern“ wird ab Version 7.2 diese Funktion nun auch in der grafischen Werkzeugleiste angeboten. Damit können die Änderungen in allen in M4 P&ID FX geladenen Zeichnungen mit einem Knopfdruck gespeichert werden.
Zeichnungen als PDF speichern
Das Speichern der Zeichnungen als PDF einfacher. Im Speichern-Dialog kann der Nutzer wählen, ob er die aktuelle Zeichnung als eine farbige PDF oder in Schwarzweiß speichern möchte.
Zeichnungsvorlagen
In der Version 7.2 wurde die Handhabung der Zeichnungsvorlagen in M4 P&ID FX nochmals optimiert. Im Ribbon-Menüpunkt Neu werden nun alle zur Verfügung stehenden Zeichnungsvorlagen angezeigt. Dies sind M4 P&ID FX-Standardvorlagen für metrische und imperiale Zeichnungen sowie kundenspezifische (eigene) Vorlagen.
Zoomrichtung umkehren
Ab der Version 7.2 kann in M4 P&ID FX die Richtung der Zoom-Funktion auf dem Mausrad umgekehrt werden. Damit können Nutzer, die eine andere Ausrichtung des Mausrad-Zooms gewohnt sind, diese nun nach ihren persönlichen Bedürfnissen einstellen.
Von Kunden gewünschte Verbesserungen an der Software
Neben den vielen Neuerungen beinhaltet die neue Version von M4 7.2 auch Lösungen für über 300 von Kunden gemeldete Verbesserungswünsche.
Kostenfreier Download
Ab sofort steht für M4 P&ID FX Kunden die neue Version 7.2 zum Download bereit. Die Neuerungen in der neuen Version zielen auf die Produktivität und sorgen für eine noch einfachere und schnellere Erstellung der Fließbilder. Die neue Version M4 P&ID FX 7.2 steht für Kunden mit Wartungsvertrag ab sofort im Kundenportal kostenfrei zum Download bereit.
Änderungsübersicht

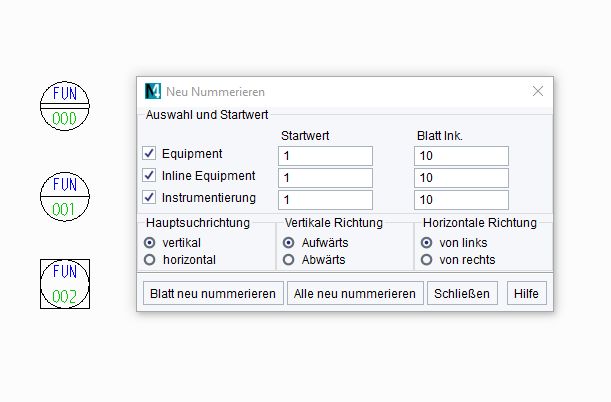

Optimierung des R&I Umnummerierungs-Werkzeugs
Die Umnummerierung kompletter Zeichnungen ist eine geschickte Möglichkeit, die Nummerierung von kopierten Elementen in einer Zeichnung stets den Vorgaben entsprechend zu halten. Mit dieser Funktion können doppelte Elemente neu nummeriert werden, so dass keine Komponenten mit derselben ID verwendet werden können. In der Version 7.1 wurde diese Funktion auf die Schleifen-IDs von Instrumenten erweitert. So kann der Nutzer nun auch die verwendeten Instrumente korrekt umbenennen.

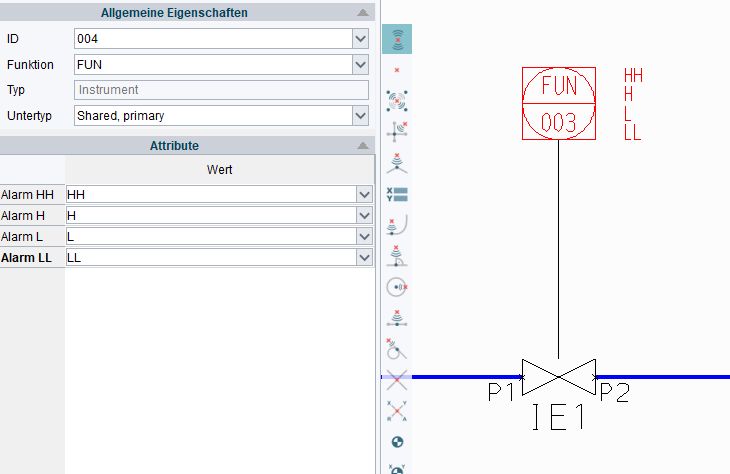

Neu: Instrumentierung mit Alarm-Attributen
Mit der Version 7.1 können die Alarm-Attribute für Instrumentierungs-Symbole direkt im Dashboard definiert werden. Diese werden dann automatisch als Texte neben dem Symbol angezeigt. Verglichen mit der manuellen Platzierung der Texte, erleichtert diese Funktion dem Nutzer die Platzierung von Alarm-Attributen und spart ihm damit Zeit hinsichtlich der Konfiguration und Administration.
Bessere Konfiguration der R&I-Berichte und Stücklisten
Mit der aktuellen M4 Version 7.1 können R&I-Berichte und Stücklisten noch besser konfiguriert werden. So kann der Nutzer nun die Rohrleitungslisten noch besser konfigurieren und in unterschiedlichen Formen ausgeben. Mit dieser neuen Konfiguration können z.B. in einer Stückliste die an die Rohrleitung angeschlossenen Geräte mit ausgegeben oder die Spaltenbreiten für einzelne Attribute in Prozent angegeben werden. Dadurch kann der Nutzer das Layout seines Berichtes so optimieren, wie er es gerade benötigt.

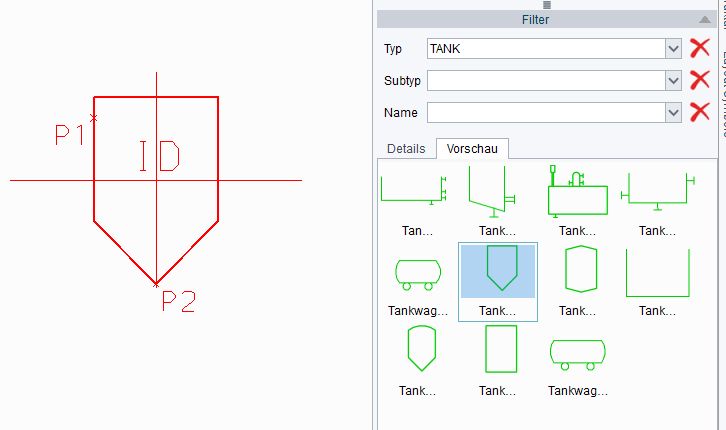

Bessere Suche im R&I-Symbolbrowser
Neue Features wie verbesserte Filter für die Suche im R&I-Symbolbrowser machen es in M4 Version 7.1 noch einfacher die einzelnen Komponenten im Symbolbrowser zu finden. Dazu braucht der Nutzer nur nach Katalogen, Gruppen oder einzelnen Symbolen zu suchen, um sich die Ergebnisse dann live im Symbolbrowser anzeigen zu lassen.
Nutzerabhängige Standardattribute bei Linienbeschriftungen
Das P&ID Werkzeug zur Beschriftung von Rohrleitungen erlaubt nun die Definition von nutzerabhängigen Standardattributen. Dabei kann der Nutzer die aktuell verwendeten Attribute im Rahmen einer Sitzung als Standardattribute definieren. Das erlaubt einem Nutzer die Standardattribute im Rahmen eines Projektes temporär zu verändern und damit die Planung des Projektes weiter zu beschleunigen.
Optimierung des Umnummerierungs-Werkzeugs
M4 unterstützt bereits seit Version 6.3 die Umnummerierung kompletter Zeichnungen. Diese Funktion ermöglicht es, viele kopierte Elemente in einer Zeichnung neu zu nummerieren, so dass keine Komponenten mit denselben IDs verwendet werden können. In der Version 7.0 wurde diese Funktion auf die Instrumentierung erweitert, so dass auch die verwenden Instrumente nun korrekt umbenannt werden.
Erweiterung des Blattverbinder-Dialoges
M4 ermöglicht die Verbindung mehrerer Fließbilder zu einem Projekt. Die Leitungen werden dabei auf den einzelnen Zeichnungen durch Blattverbinder miteinander logisch verbunden. Mit der Version 7.0 zeigt der Blattverbinder-Dialog dem Benutzer nun auch die noch nicht verwendeten Verbindungen in einem Auswahldialog an. So können dann die noch nicht verbunden Leitungen bequem ausgewählt und auf dem aktuellen Blatt weiter geplant werden.
Benutzerdefinierte Untertypen für Komponenten
M4 bietet eine Strukturierung aller Komponenten nach Typen und Untertypen an, wodurch eine einfachere Gruppierung und Stücklistenerzeugung ermöglicht wird. Ab der Version 7.0 können die Untertypen der Komponenten frei bearbeitet und individuell gewählt werden. Auch eine direkte Anpassung des Untertypen ist möglich.
Symbol-Favoriten
Ab der Version 7.0 bietet M4 nun die Möglichkeit einzelne R&I-Symbole in einem Favoriten-Bereich der Symbolauswahl zu speichern. Dies erfolgt bequem über das Kontextmenü, wobei das aktuell ausgewählte Symbol zu den Favoriten hinzugefügt wird. Mit so angelegten Favoriten können Fließbilder nun noch schneller generiert und damit Planungszeit eingespart werden.
Nutzung von Anschlusspunkten für die Equipment-Platzierung
M4 ermöglicht nun den Wechsel des Bezugspunktes bei der Platzierung einer Komponente. Als alternative Bezugspunkte können dabei die einzelnen Anschlusspunkte genutzt werden. Die Auswahl erfolgt dabei bequem aus dem Kontextmenü heraus.
Anpassbare Skalierung unterschiedlicher Symboltypen
In M4 werden die R&I-Symbole in einem übersichtlichen Dialog als Vorschau angezeigt. Die Größe der Symbole in der Vorschau konnte dabei bisher für alle Symboltypen gleichzeitig angepasst werden. Ab der Version 7.0 bietet M4 nun die Möglichkeit, die Symbolgrößen für jede Kategorie individuell zu skalieren. Damit können beispielsweise Symbole für das Equipment kleiner dargestellt werden, als die für die Instrumentierung.
Nennweite für Anschlusspunkte festlegen
Ab der M4 Version 7.0 können die Anschlusspunkte an den R&I-Symbolen mit Nennweiten versehen werden. Diese werden dann entweder in einem Bericht aus-gegeben oder in der 3D-Rohrleitungsplanung für die Platzierung der passenden Komponenten genutzt.
Symbole durch Doppelklick bewegen
Ab der Version 7.0 können in M4 Symbole oder Linienbeschriftungen durch einen einfachen Doppelklick auf das entsprechende Symbol bewegt werden. Dabei wird das aktuelle Symbol angewählt und die passende Bewegen-Funktion aktiviert. Dies führt zu einer deutlichen Reduzierung der Benutzereingaben und einer Verkürzung der Planungszeit.
Erweiterung der P&ID Administration
Ab der Version 7.0 beinhaltet die P&ID-Administration zusätzliche Optionen. Damit lassen sich beispielsweise einzelne Symbole, Symbolgruppen oder komplette Symbolkataloge für die Nutzer aus- oder einblenden. Dadurch wird der Einsatz verschiedener Symbolbibliotheken für verschiedene Kunden deutlich vereinfacht.
Automatische Erzeugung von Symbollegenden
Ab der Version 7.0 können in M4 für einzelne R&I Fließbilder oder komplette Projekte Symbollegenden generiert werden. Diese werden entweder auf dem aktuellen oder einem neuen Blatt generiert. Der Benutzer kann dabei während der Erzeugung entscheiden, was die Legende genau beinhalten soll. Hierbei kann zwischen dem aktuellen Blatt, dem gesamten Projekt oder einem Bereich im Katalog entschieden werden. Auch kann die Position und die Größe der Legende angepasst werden. Durch diese Funktion entfällt die langwierige manuelle Erzeugung von Symbollegenden, da diese nun mit wenigen Klicks projektspezifisch generiert werden können.
Bessere Generierung von Stücklisten
Die Generierung der Stücklisten ist ab der Version 7.0 noch einfacher. So wurde der Dialog zur Generierung der Stücklisten vereinfacht. Optionen zur Konfiguration der Stücklisten sind für den Anwender nicht sichtbar und werden erst dann angezeigt wenn der Nutzer sich als Administrator eingeloggt hat. Auch können nun die Stücklisten, die als Tabelle auf einem Blatt platziert wurde, aktualisiert werden. Zusätzlich dazu werden nun die Stücklistenkonfigurationen in separaten Dateien gespeichert, wodurch diese einfacher zwischen den einzelnen Benutzern ausgetauscht werden können.
Anschluss von Instrumentlinien an R&I-Symbole verbessert
In der Version 6.3 von M4 P&ID FX wurde die Handhabung von Instrumentierungslinien im Zusammenhang mit bereits vorhandenen Symbolen noch weiter verbessert. Das erleichtert dem Benutzer das Platzieren der Instrumentierung und beschleunigt damit die Planung.
Neue Suche und Filterfunktionen im P&ID Symbolmanager
M4 P&ID FX beinhaltet nun neue Suche- und Filterfunktionen innerhalb des P&ID Symbolmanagers. Dieser ermöglicht die Suche nach Symbolen anhand von Text oder voreingestellten Filtern. Die Filter folgen dabei automatisch der Struktur des aktuell verwendeten Kataloges.
M4 P&ID FX jetzt mit 64 Bit
Ab der Version 6.3 wird M4 P&ID FX nur noch als 64-Bit-Version angeboten. Dadurch kann die Software optimal auf modernen Computern eingesetzt werden. Zusätzlich bietet die Software mit einer 64-Bit-Version eine höhere Performance.
Verschieben bestehender Symbole optimiert
Das Verschieben einzelner Symbole auf einer Linie wurde in der neuen Version erneut optimiert. Dadurch können die Symbole beim Verschieben gespiegelt oder an einem vorgegebenen Ladepunkt ausgerichtet werden. Diese Optimierungen erleichtern die Bearbeitung bestehender Fließbilder.
Optimierung der automatischen Nummerierung
Mit der Version 6.3 wurde M4 P&ID FX um die Möglichkeit erweitert, die in den Fließbildern enthaltenen Komponenten neu zu nummerieren. Diese Funktion bietet besonders den Nutzern Vorteile, die Teile von Zeichnungen oft kopieren und diese in weiteren Fließbildern verwenden. Die Funktion der automatischen Nummerierung kann damit die enthaltenen Komponenten einer Zeichnung oder eines kompletten Projektes mit mehreren Fließbildern neu nummerieren. Dadurch wird die Qualität der Zeichnungen und damit auch der gesamten Projekte erhöht.
Optimierung der Symbolgenerierung
M4 P&ID FX beinhaltet nun einen optimierten Prozess zur Symbolgenerierung. Dadurch können individuelle Symbole nun noch besser erzeugt und in einem individuellen Katalog verarbeitet werden.
Verbesserung des R&I-Symbolbrowsers
Die Version 6.2 der R&I-Software M4 P&ID FX kommt mit einem verbesserten Symbolbrowser. Dabei wurde bei der Optimierung des Browsers darauf geachtet, dass die Symbole noch performanter und detaillierter dargestellt werden. Dadurch können die einzelnen R&I-Symbole nun noch einfacher und schneller ausgewählt und platziert werden.
Rohrleitungslinien verbessert
In der Version 6.2 von M4 P&ID FX wurde die Platzierung der Rohrleitungslinien auf Basis des Kundenfeedbacks optimiert. So werden nun Rohrleitungen bei Anschluss an ein Symbol immer abgeschlossen. Auch können Rohrleitungsverbindungen an jeder Stelle der Linie gesetzt werden. Das macht das Arbeiten mit M4 P&ID FX noch schneller und somit effektiver.
Verschiebewerkzeug optimiert
Das Verschiebewerkzeug in M4 P&ID FX sorgt dafür, dass einzelne Teile einer Zeichnung schnell bearbeitet werden können. In der Version 6.2 wurde das Werkzeug nochmals optimiert, damit die einzelnen Elemente auf einer Zeichnung noch einfacher verschoben werden können. Dabei wurde vor allem auf die optimale Ausrichtung der einzelnen Linien geachtet.
Neue 2D Dekor-Linientypen
In M4 P&ID FX Version 6.2 stehen ab sofort neue Linientypen zur Verfügung, wie z.B. Wolke oder gezackt. Diese werden oft in Fließbildern verwendet und können daher nun auch in der neuen Version der Software genutzt werden. So erhalten die Fließbilder eine noch bessere Lesbarkeit.
Kundenorientierte Optimierung der Software
Neben den vielen Neuerungen beinhaltet die neue Version von M4 P&ID FX viele kundenorientierte Produktivitätsverbesserungen. Diese Optimierungsvorschläge werden regelmäßig von CAD Schroer-Kunden über das Kundenportal eingereicht und fließen dadurch direkt in die Softwareentwicklung ein.
